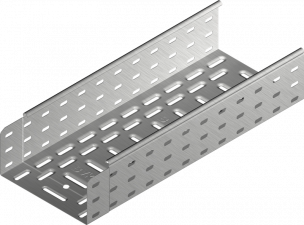

KGJ...H100 Žľab

Informácie

Použite
Vedenie káblových trás rôzneho typu.

Materiál

Oceľový plech zinkovaný metódou  Sendzimira EN 10346:2011.

Na objednávku

L - lakovanie práškové ľubovoľnej farby.

Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 1,0 mm
Symbol Dĺžka L [mm] Šírka a [mm] Kat. číslo Množ./bal. Hmotnosť/1m Užitočný prierez [mm2]
KGJ100H100/3 3000 100 110816 4 2,19 9800
KGJ150H100/3 3000 150 110916 4 2,52 14800
KGJ200H100/3 3000 200 111016 4 2,85 19800
KGJ300H100/3 3000 300 111116 2 3,52 29800
KGJ400H100/3 3000 400 111216 2 4,19 39800
KGJ500H100/3 3000 500 111316 2 4,85 49800
KGJ600H100/3 3000 600 111416 2 5,51 59800
Pridaj do projektu
Naspäť na začiatok ↑

Hodnota plnenia

Poznámka
Pre výpočet hodnoty plnenia je možné zadať priemery a počty káblov pre maximálne 4 druhy káblov.
Naspäť na začiatok ↑

Zaťaženie káblami

Poznámka
K simulácii zaťaženia, podopretia a prehnutia umiestnite kurzor na záťažový diagram a pridržaním ľavého tlačidla myši sa objavia hodnoty prísluchajúce danému bodu na ktorom je kurzor.
