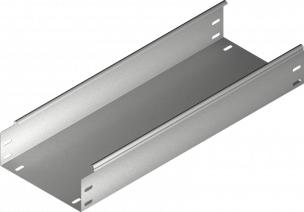

KBD...H80 Žľab

Informácie

POUŽITIE
Vedenie káblových trás rôzneho typu.

MATERIÁL
Oceľový plech zinkovaný metódou Sendzimira EN 10346:2011.

Na objednávku:
F - oceľový plech, žiarovo zinkovaný ponorom EN ISO 1461:2011,
E - nerezová oceľ,
L - lakovanie práškové ľubovoľnej farby.



POZOR

  • Možnosť spájania žľabov bez spojok zasúvaním jedného žľabu do druhého. Na montáž použite komplety skrutiek SGKM6x12 alebo SGM6x12.
  • Spojky je potrebné použiť iba pri veľkých zaťaženiach.
Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 1,2 mm
Symbol Dĺžka L [mm] Šírka a [mm] Kat. číslo Množ./bal. Hmotnosť/1m Užitočný prierez [mm2]
KBD100H80/3 3000 100 181810 6 2,90 7800
KBD150H80/3 3000 150 181815 4 3,40 11800
KBD200H80/3 3000 200 181820 4 3,90 15800
KBD300H80/3 3000 300 181830 4 4,90 23800
KBD400H80/3 3000 400 181840 2 5,90 31800
KBD500H80/3 3000 500 181850 2 6,90 39800
KBD600H80/3 3000 600 181860 2 7,90 47800
Pridaj do projektu
Naspäť na začiatok ↑

Hodnota plnenia

Poznámka
Pre výpočet hodnoty plnenia je možné zadať priemery a počty káblov pre maximálne 4 druhy káblov.
Naspäť na začiatok ↑

Zaťaženie káblami

Poznámka
K simulácii zaťaženia, podopretia a prehnutia umiestnite kurzor na záťažový diagram a pridržaním ľavého tlačidla myši sa objavia hodnoty prísluchajúce danému bodu na ktorom je kurzor.
