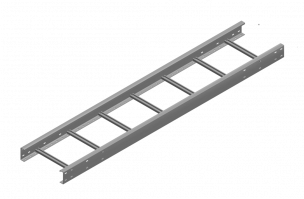

DST...H100 Rebrík samonosný

Informácie

POUŽITIE

Vedenie káblových trás rôzného typu v halách alebo miestach, ktoré nedovoľujú umiestnenie podpier na kratšie vzdialenosti.

Veľká pevnosť rebríkov umožňuje umiestnenie podpier až do vzdialenosti 8 m!


MATERIÁL
Oceľový plech žiarovo zinkovaný metódou Sendzimira EN 10346:2011.

Na objednávku:
F - oceľový plech žiarovo zinkovaný ponorom EN ISO 1461:2011,
E - nerezová oceľ EN 10088, (dĺžka iba do 3 m),
L - lakovanie práškové ľubovoľnej farby.

Rebríky majú priečky, na ktoré sa hodia strmeňové príchytky kábla typu UK/UKO.

Pri väčších objednávkach možnosť výroby:

  • rebríkov s perforovanými bokmi,
  • rebríkov o dĺžke od 2 do 12 m,
  • rebríkov vyrobených z plechu o hrúbke 1,2; 2,5 mm.
Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 3,0 mm
Symbol Dĺžka L [mm] Šírka a [mm] Kat. číslo Množ./bal. Hmotnosť/1m Užitočný prierez [mm2]
DST200H100/6 6000 200 410426 2 8,45 16400
DST300H100/6 6000 300 410436 2 8,59 24600
DST400H100/6 6000 400 410446 2 9,08 32800
DST500H100/6 6000 500 410456 2 9,36 41000
DST600H100/6 6000 600 410466 2 9,61 49200
Pridaj do projektu
Naspäť na začiatok ↑

Hodnota plnenia

Poznámka
Pre výpočet hodnoty plnenia je možné zadať priemery a počty káblov pre maximálne 4 druhy káblov.
Naspäť na začiatok ↑

Zaťaženie káblami

Poznámka
K simulácii zaťaženia, podopretia a prehnutia umiestnite kurzor na záťažový diagram a pridržaním ľavého tlačidla myši sa objavia hodnoty prísluchajúce danému bodu na ktorom je kurzor.
