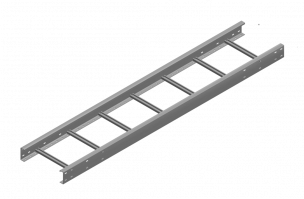

DSP...H110 Rebrík samonosný

Informácie

POUŽITIE

Vedenie káblových trás rôzného typu v halách alebo miestach, ktoré nedovoľujú umiestnenie podpier na kratšie vzdialenosti.

Veľká pevnosť rebríkov umožňuje umiestnenie podpier až do vzdialenosti 6 m!


MATERIÁL
Oceľový plech žiarovo zinkovaný metódou Sendzimira EN 10346:2011.

Na objednávku:
F - oceľový plech žiarovo zinkovaný ponorom EN ISO 1461:2011,
E - nerezová oceľ EN 10088, (dĺžka iba do 3 m),
L - lakovanie práškové ľubovoľnej farby.

Rebríky majú priečky, na ktoré sa hodia strmeňové príchytky kábla typu UK/UKO.

Pri väčších objednávkach možnosť výroby:

  • rebríkov s perforovanými bokmi,
  • rebríkov o dĺžke od 2 do 12 m,
  • rebríkov vyrobených z plechu o hrúbke 1,2; 2,5 mm.
Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 1,5 mm
Symbol Dĺžka L [mm] Šírka a [mm] Kat. číslo Množ./bal. Hmotnosť/1m Užitočný prierez [mm2]
DSP200H110/3 3000 200 411721 2 4,98 17400
DSP200H110/6 6000 200 411822 2 4,98 17400
DSP300H110/3 3000 300 411731 2 5,26 26600
DSP300H110/6 6000 300 411832 2 5,26 26600
DSP400H110/3 3000 400 411741 2 5,55 35800
DSP400H110/6 6000 400 411842 2 5,55 35800
DSP500H110/3 3000 500 411751 2 5,84 45000
DSP500H110/6 6000 500 411852 2 5,84 45000
DSP600H110/3 3000 600 411761 2 6,13 54200
DSP600H110/6 6000 600 411862 2 6,13 54200
Pridaj do projektu
Naspäť na začiatok ↑

Hodnota plnenia

Poznámka
Pre výpočet hodnoty plnenia je možné zadať priemery a počty káblov pre maximálne 4 druhy káblov.
Naspäť na začiatok ↑

Zaťaženie káblami

Poznámka
K simulácii zaťaženia, podopretia a prehnutia umiestnite kurzor na záťažový diagram a pridržaním ľavého tlačidla myši sa objavia hodnoty prísluchajúce danému bodu na ktorom je kurzor.
