WPCD200-1000/VMCN

Informácie

POUŽITIE

Vešanie káblových trás pod stropom.

MATERIÁL

Nosník a výložník: Oceľový plech žiarovo zinkovaný ponorom podľa EN ISO 1461:2011
Rebrík:  Oceľový plech žiarovo zinkovaný metódou Sendzimíra podľa EN 10346:2015-09 alebo na objednávku Oceľový plech žiarovo zinkovaný ponorom podľa EN ISO 1461:2011

VÝHODY

  • Možnosť plynulej regulácie upevnenia výložníka v štrbine zdvojeného nosníka z oboch strán
  • Záves konštrukcie žiarovo zinkovaný ponorom
Naspäť na začiatok ↑

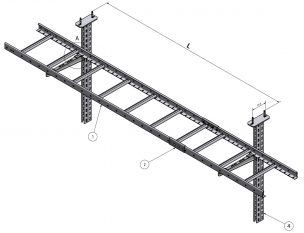

Zostava prvkov

Šírka rebríka: Výška nosníka "H": Vzdialenosť podpier "L":
P.č. Názov produktu Symbol Katalógové číslo Ks v závese
1 DUP/DUOP...H60 Rebrík DUP/DUOP100H60/3 466310
1
 /
3,0 m
2 LDC/LDOCH60 Spojka rebríka LDC/LDOCH60 461001
2
 /
3,0 m
3 SGK Skrutka s pol. hlav. + mat. (kpl.) SGKM8x14 651241
8
 /
3,0 m
4 WPCD...N Nosník stropný WPCD200N 730820
1
 /
1,2 m
5 PSR... Kotva prievlaková PSRM10x90 650653
2
 /
1,2 m
6 WMCN... Výložník WMCN100 712010
1
 /
1,2 m
7 ZM/ZMO Príchytka rebríka ZM/ZMO 400700
2
 /
1,2 m
8 SGK Skrutka s pol. hlav. + mat. (kpl.) SGKM8x14 651241
2
 /
1,2 m
Pridaj vybrané do projektu Pridaj všetko do projektu
Zadajte dĺžku káblovej trasy [m]:
Prepočítaj
Naspäť na začiatok ↑

Príklady

Typ výložníka

Maximálne zaťaženie

WMCN100 1,5 kN
WMCN200 1,4 kN
WMCN300 1,4 kN
WMCN400 1,3 kN
