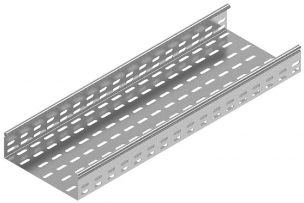

KCP/KCOP...H60 Žľab

Informácie

Použite

Vedenie káblových trás.


Materiál

Oceľ zinkovaná metódou Sendzimira EN 10346:2015-09

Na objednávku:

F - oceľ žiarovo zinkovaná ponorom  EN ISO 1461:2011

E - nerezová oceľ EN 10088, dĺžky do 3m,

     prevedenie s redšou perforáciou (viď obrázok)

L - lakovanie v štandardnej farbe RAL





Spájanie žľabov len pomocou spojok (chýbajúci výsek

na nose žľabu)! K montáži je potrebné použiť

skrutky SGKM6x12.



 Pozor!

Žľaby z nerezovej ocele o hrúbke 1,5 mm sú vyrobené

bez horného prelisu hrany (s pravoulým zahnutím).

Nie je možná montáž krytu zacvaknutím do prelisu.



Naspäť na začiatok ↑

Verzie

Hrúbka plechu: 1,5 mm
Symbol Dĺžka L [mm] Šírka a [mm] Kat. číslo Množ./bal. Hmotnosť/1m Užitočný prierez [mm2]
KCP50H60/3N 3000 50 860205 6 2,09 2800
KCP50H60/6 6000 50 860206 6 2,09 2800
KCP/KCOP100H60/3 3000 100 161410 6 2,49 5800
KCP100H60/6 6000 100 161411 6 2,49 5800
KCP/KCOP150H60/3 3000 150 161415 6 2,99 8800
KCP/KCOP200H60/3 3000 200 161420 4 3,48 11800
KCP200H60/6 6000 200 161421 4 3,48 11800
KCP/KCOP300H60/3 3000 300 161430 4 4,48 17800
KCP300H60/6 6000 300 161431 4 4,48 17800
KCP/KCOP400H60/3 3000 400 160840 4 5,48 23800
KCP400H60/6 6000 400 160841 4 5,48 23800
KCP/KCOP500H60/3 3000 500 160850 2 6,48 29800
KCP500H60/6 6000 500 160851 2 6,48 29800
KCP/KCOP600H60/3 3000 600 160860 2 7,47 35800
KCP600H60/6 6000 600 160861 2 7,47 35800
Pridaj do projektu
Naspäť na začiatok ↑

Hodnota plnenia

Poznámka
Pre výpočet hodnoty plnenia je možné zadať priemery a počty káblov pre maximálne 4 druhy káblov.
Naspäť na začiatok ↑

Zaťaženie káblami

Poznámka
K simulácii zaťaženia, podopretia a prehnutia umiestnite kurzor na záťažový diagram a pridržaním ľavého tlačidla myši sa objavia hodnoty prísluchajúce danému bodu na ktorom je kurzor.
