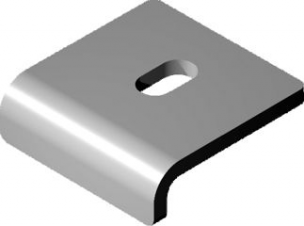

UD... Držiak prítlačný

Informácie

POUŽITIE
Vešanie káblových trás ku konštrukciám z profilov

MATERIÁL
Oceľ žiarovo (lamelovo) zinkovaná podľa EN ISO 10683:2014-09
Na objednávku:
E - nerezová oceľ
L - lakovanie práškové ľubovoľnej farby.

Poznámka:

UD3 a UD4 má otvor 13x20 mm

Naspäť na začiatok ↑

Verzie

Symbol Dĺžka L [mm] Šírka a [mm] Hrúbka plechu [mm] Kat. číslo Množ./bal. Výška H [mm] Hmotnosť [kg] Fmax [kN]
UD 60 30 5 750706 100 12 0,07 1,80
UD1 60 60 5 751206 50 12 0,15 4,00
UD2 60 60 5 751306 50 20 0,20 4,00
UD3 70 60 8 751406 30 20 0,32 6,00
UD4 70 80 8 751606 25 28 0,42 6,50
